basiert auf dem Schleibinger Beck Modul SBM-1
D/A Wandler 2x MAX 532 mit Ausgangstreiber TL 084 und Spannungsreferenz REF02
Optoisolierte RS232 Schnittstelle mit Pegelwandler NM232
oder Schnittstelle (DB25) für Schleibinger Farb-TFT Touchscreen incl. galv. getrennte Stromschleife f. Daten und Stromversorgung
Eingang für 4 Temperatursensoren Typ SMT160-30, Anschluss über Schraubklemmen
1x DB-9 Konnektor für RS485
8 optoisolierte Eingänge 24V 8 LED zur Zustandsanzeige und 8 DIP Schalter zur Handsteuerung
Ausgänge über TPIC 595 mit Optkopplern galvanisch getrennt.
1 Optokopplerausgang
7 Relais-Ausgänge mit Schrack RP4210024 und Schraubklemmen 8 LED zur Zustndsanzeige und 8 DIP Schalter zur Handsteuerung
MAX186 (12-Bit A/D Wandler) mit 2 Messverstärkern INA114 und Brückenspeisung mit LM317 für PT100/Pt100- Messbrücken oder ähnliches
Versorgungsspannung DC 24V isolierte on Board DC/DC Wandler 5V (Traco TEN 5-2411), ± 12V (Traco TEN5-2422)
Anzeige aller 4 Betriebsspannungen über LEDs

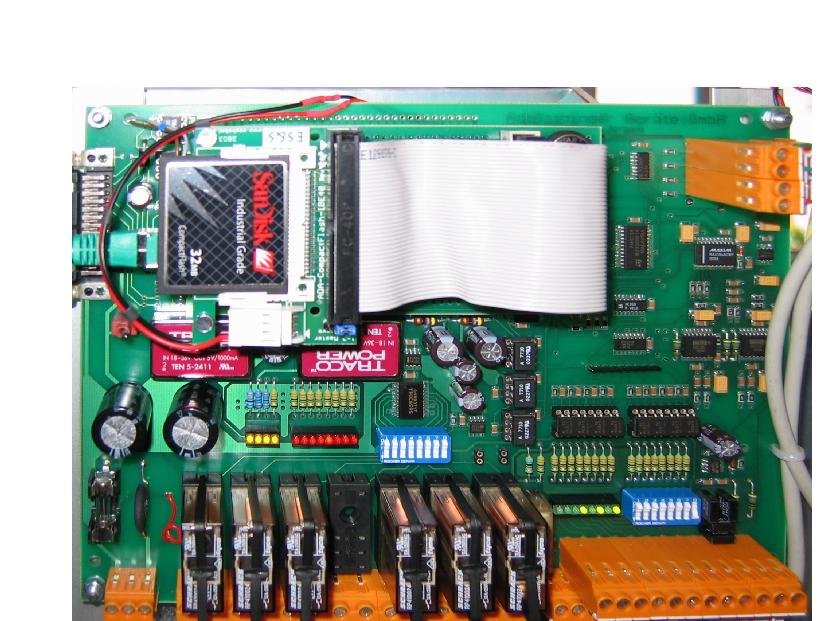

Das Motherboard REG03 dient als Trägerplatine und Interface zwischen dem Schleibinger Beck Modul SBM-01 und der Außenwelt. Auf der Platine befinden sich Buchsenleisten für das Beck Modul, Schraubklemmen für den Anschluss der Versorgungsspannung +24V, für die Relaisausgänge, Schalteingänge, und die Temperatursensoren. Optional kann man andere DC/DC Wandler aus der Traco TEN5 Reihe bestücken. Dadurch kann der Spannungs-Versorgungsbereich zwischen +12V, +24V oder +48V variieren.
Galvanisch isolierte Signale in RS232 bzw. Stromschleifenpegeln werden dienen zur Ansteuerung eines Display oder ähnlichen. Wir empfehlen das Schleibinger TFT Farbdisplay mit Touchscreen
Die
digitalen Ausgänge steuern Relais vom Typ Schrack RP4210024 an
(Öffner/Schließer) Der Schließerkontakt ist auf
Weidmüller Schraubklemmen herausgeführt. Der Pinabstand
erlaubt ein sicheres Schalten von 230V~ Lasten. Ein zusätlicher
zweifach optoisolierter Ausgang, Liefert ein 3V/10V Signal. Diese
Signal kann z.B. zur Ansteuerung eines Halbleiterschützes
verwendet werden. Alle Ausgänge können über einen
8poligen DIP Switch auf der Leiterplatte zusätzlich von Hand
geschaltet werden. Der Zustand aller Schaltausgänge wird über
8 rote Leuchtdioden signalisiert.
Die Eingänge werden mit
24V gespeist. Ein galvanisch geschlossener Eingang bedeudet logisch
1. Geschlossene Eingänge werden durch eine grüne
Leuchtdiode (8 Stück) signalisiert. Jeder Eingang besitzt ein
Paar von Schraubklemmanschlüssen. Die Massen sind miteinander
verbunden.
Auf der Platine kann man zwei Kanäle mit Brückenspeisung, INA 114 Instrumentenverstärkern und MAX186 AD-Wandler bestücken. Zusätzlich ist Platz für Brückenergänzungswiderstände. Es können PT100/PT1000 Thermistoren, DMS oder ähnliches angeschlossen werden. Die Verstärkung der Instrumentenverstärker wird über 2 parallele Widerstände eingestellt. Weiterhin kann die Verstärkung des MAX186 softwareseitig eingestellt werden. Es können unipolare und bipolare Signale verarbeitet werden.
Zusätzlich zu den PT100 könne vier Sensoren vom Typ SMT160 angeschlossen werden. Diese liefern ein pulsbreitenmoduliertes Signal abhängig von der Temperatur. Die Speisung der Sensoren erfolgt mit 5V=.
Zwei
DA Wandler vom Typ MAX532 mit Rferenzspannungsquelle REF02. Und
nachgeschaltetem Puuferverstärker TL084 oder kompatiblen sind
für die D/A Ausgabe zuständig. Es sind zwei parallele
Rückkkoplungswiderstände beim TL084 vorgesehen, so dass
hier eine Feinabstimmung der Verstärkung möglich ist.
Serienwiderstände sichern die Ausgänge ab.
Die gesamte E/A Kommunikation zwischen der Basisplatine REG03 und dem SMB erfolgt über den ATMEL Microcontroller auf dem SMB. Der SC12 Prozessor sendet über eine der beiden seriellen Schnittstellen einfache ASCII Befehle. Entsprechend werden einfache ASCII Zeichenfolgen zurückgesendet. Über eine Watchdogfunktion können alle Ausgänge abgeschaltet werden, wenn die Kommunikation zwischen beiden Prozessoren auf dem SMB abreißt. Zusätzlich zu den hier aufgeführten E/As stehen natürlich noch die E/As auf dem SMB selbst zur Verfügung.
2-lagige Platine mit Lötstopmaske und Montagelöchern, Abmessungen 227x177mm, Bestückungshöhe mit SMB und CF-Adaper ca. 45mm Versorgungsspannung DC 24 V (andere auf Anfrage)
Downloads: |
|
|
Prinzipschaltbild (Schema) |
|
|
|
(Alle Angaben zzgl. MWSt. und Versandkosten ab Lager in Deutschland, Irrtum/Änderung vorbehalten)
Leere Platine |
60 EUR |
Verschiedene Bestückungsoptionen |
auf Anfrage |
Andere Stückzahlen und Ausführungen auf Anfrage.
