Schüsselrinne

Ganz Aktuell: Die Schüsselrinne hat als "Schwind-/Schüsselrinne" Einzug in die ganz aktuelle
DIN EN 13892-9:2019-6 - Prüfverfahren für Estrichmörtel und Estrichmassen - Teil 9: Dimensionsstabilität. Die Norm ist ab April 2019 verpflichtend.

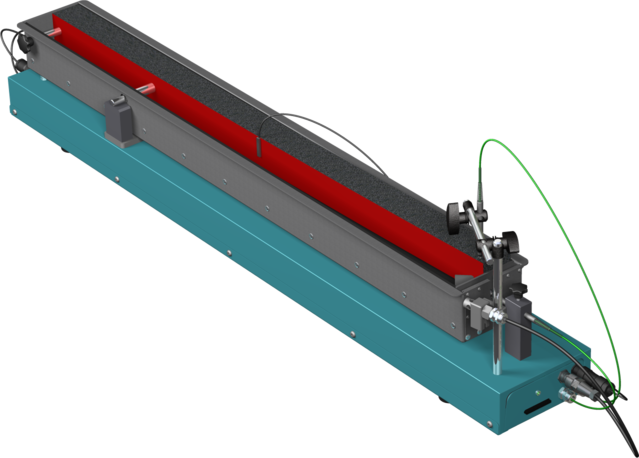

Mit der Schüsselrinne (der Name Profilwölbungsprüfeinrichtung wurde aus der Norm wieder entfernt!) ist es erstmals möglich, bei gleichzeitiger geregelter Tem­per­ierung von unten, das Schwind- und Schüssel­ver­halten von Baustoffen aufzuzeichnen.Die Schüsselrinne Das neue, statisch bestimmte Widerlager garantiert mit dem stabilen verformungsinvarianten Unterbau hoch­präzise Messungen. Zwischen Probe und Mess­form wird ein kompressibler Gummi zur mechanischen Entkopplung verwendet, der ein Verklemmen der Probe auch bei Quellvorgängen zuverlässig verhindert. Die Messform mit der integrierten Heizung ist statisch unabhängig vom ein betonierten Probenbalken, der sich über zwei definierte Punkte am Gerätefundament abstützt. Nach dem Viskomat NT stellt die Fa. Schleibinger ein weiteres voll netzwerkfähige Messgerät für die Bauindustrie 4.0 vor. Während bisher für jedes Messgerät ein eigener PC notwendig war, lassen sich alle Schüsselrinnen laborweit von einem PC oder Tablett aus steuern. Es ist auch keine spezielle PC Software mehr notwendig. Ein installierter Internet-Browser genügt und schon können Sie die Messdaten von jedem PC aus abrufen. In der Schüsselrinne werden alle Daten für Wochen netzausfallsicher zwischengespeichert. Per Mausklick lassen sich diese Daten dann in Ihren Browser oder in Ihr Excel Worksheet übernommen. Auch die Programmierung der Heizung erfolgt einfach über den Internet-Browser. Es können beliebig viele Rinnen ver­netzt werden, dennoch arbeitet jede Rinne autonom. Zwei hoch­auflösende Messtaster mit +/- 5mm Weg und 0,3 µm Auflösung sorgen für genauste Längen­messung. Ein Temperatursensoren vom Typ PT1000 erfassen die Temperatur am Probenboden, ein Thermoelement Typ K kann in die Probe eingebettet werden, ein kombinierter Feuchte- und Temp­eratur­sensor misst die Werte an der Probenoberfläche oder in der Umgebung.





Anwendungs Video





Technische Daten



Messbereich horizontal und vertikal  5 mm
Effektive Probengeometrie 1000 x 100 x 50  mm
Auflösung 0,3 µm
Genauigkeit besser ±3 µm
max. Temperatur 70 °C
Heizung >75 W bei 20 °C
Temperaturmessung am Rinnenboden PT1000
Temperaturmessung in Probe Thermolement Typ K NiCr/Ni
Temperaturmessung Umgebung Digitalsensor
Feuchtemessung Umgebung Digitalsensor
Schnittstellen Netzwerkschnittstelle, USB
Gewicht 36 kg





Bestellnummern

Schüsselrinne, incl. 2 Messtaster, Datenlogger,
Bodenheizung, Temperaturmessung Boden und Probe,
Temperatur Feuchtemessung Umgebung, Zellgummieinlage,
Schnittstellen, Software,
wie oben beschrieben:

S0018
Ersatz-Zellgummieinlage für Schüsselrinne S0007
Ersatz-Messtasterspitze flach S36



Unterlagen

Präsentation zur Konferenz idmmc7, 18.März 2019, Nürnberg (in Englisch)

Handbuch (2015)
Bedienungsanleitung
Datenblatt
