AKROMAT - AKR Reaktor mit Online Monitoring

 AKROMAT

Stand der Technik

Der AKR Betonversuch bei 60°C und nahezu 100% Luftfeuchtigkeit hat sich zur Vorhersage der AKR Anfälligkeit durchgesetzt.
Schleibinger hat in Zusammenarbeit mit der BAM den AKR-Betonversuch nun deutlich verbessert.
Die Proben mussten bisher über einen Zeitraum von 140 Tagen im Abstand von 4 Wochen aus der Kammer und den Behältern genommen werden, um dann eine Dehnung im Mikrometerbereich nachzuweisen.Das Verfahren war fehleranfällig, die Proben kühlten aus, die Umgebungsfeuchte änderte sich. Es lagen nur 5 Messspunkte vor.



Vorteile des AKROMAT

AKR Kurve

Der AKR Reaktor mit Online Monitoring AKROMAT wird im Frühjahr auf den Markt kommen.

BP erteilt.

Entwickelt in Zusammenarbeit mit der Bundesanstalt für Materialforschung und -Prüfung, BAM, Berlin.



Literatur

Wilma Wallau, Stephan Pirskawetz, Katja Voland, Birgit Meng, Continuous expansion measurement in accelerated concrete prism testing for verifying ASR-expansion modelsMaterials and StructuresOpen AccessOriginal Article, First Online: 14 June 2018https://doi.org/10.1617/s11527-018-1205-0

Wallau, W., Pirskawetz, S., Greim, M. et al.: AKR-Schadensmonitoring im 60°C-BetonversuchAbschlussbericht zum MNPQ-Projekt (19/14), 2017https://doi.org/10.2314/GBV:106750463X

Krütt, E., Wallau, W., Meng, B., Greim, M. and Pirskawetz, S. (2019), Automatisierte AKR‐Prüfung im 60 °C‐Betonversuch. Beton‐ und Stahlbetonbau, 114: 911-918. doi:10.1002/best.201900040

Greim,  Pirskawetz, Teubert, Wallau: Vorrichtung zur Erfassung einer Längenänderung von Probekörpern bei hoher Temperatur und hoher Luftfeuchtigkeit; Patent DE102018132624B4.

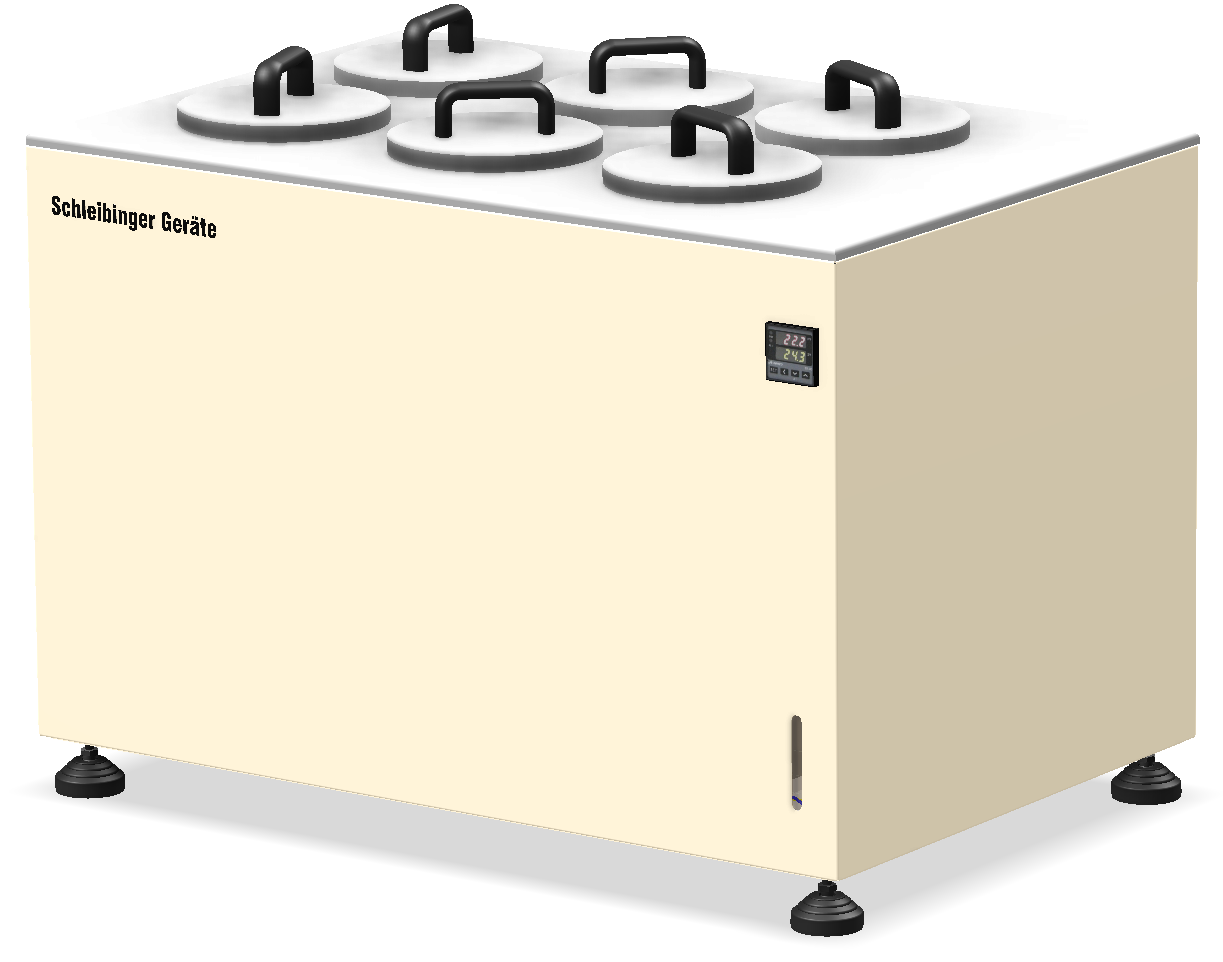

AKROMAT Reaktor zur Lagerung von 6 AKR-Probenbehältern zur Online-Messung bei 60 °C und annähernd 100 % relativer Luftfeuchtigkeit.

Temperaturbereich

Raumtemperatur bis max. 65°C

Regelabweichung  < 1 K
Genauigkeit der Temperaturmessung 0,3 °C
Außenmaße (L x B x H) 85 x 63 x 64 cm
Gewicht 43 kg
Wassermenge 9 l
Spannung 200-240 V~
Leistung 340 W bei 230V

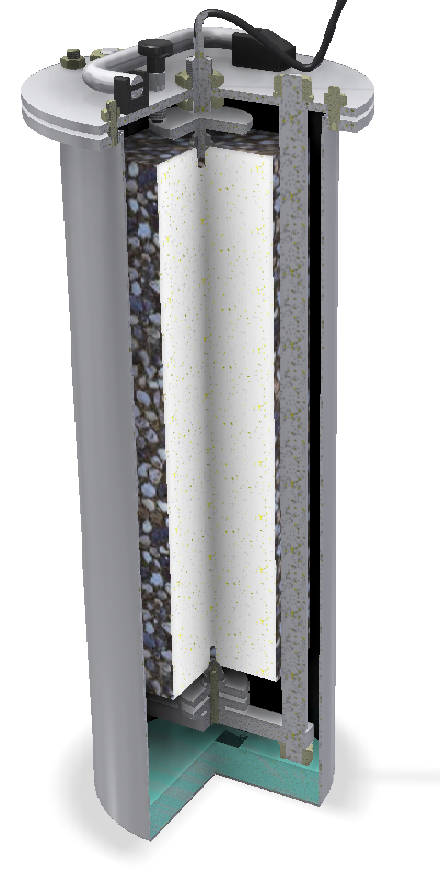

AKROMAT-Probenbehälter zur Online-Messung bei 60 °C und annähernd 100 % relativer Luftfeuchtigkeit, mit kompaktem Wirbelsstrom Abstandssensor

AKROMAT Behälter

Messobjekt Stahl
Grundabstand 0,3 mm
Messbereich 3 mm
Linearität <= 0,25% des Messbereichs = 7,5 µm
Auflösung 1,5 µm
Reproduzierbarkeit <= 0,05% des Messbereichs
Temperaturstabilität 0,025% d.M. / °C
Temperaturkompensationsbereich +10..+125 °C
Umgebungstemperatur Sensor -30°C ..+125°C
Umgebungstemperatur Controller -20..+70°C
Probengröße (L x B x H) 75 x 75 x 280 cm
Außenmaße (L x B x H) 186 x 186 x 446 cm
Gewicht 4,2 kg
Wassermenge: 0,25 l



AKROMAT Datenlogger

Erlaubt die Erfassung der Messdaten von bis zu 6 AKROMAT Probenbehältern mit Abstandssensor. Gleichzeitig können 2 (bis 6 optional) Temperaturfühler angeschlossen werden, deren Daten ebenfalls aufgezeichnet werden. Die Messung kann für alle Probenbehälter unabhängig gestartet und gestoppt werden. Bei Erreichen des Grenzwertes von 0,3 mm/m wird eine Alarmmeldung angezeigt. Mit diesem Datenlogger ist der AKROMAT voll netzwerkfähig. Sie können die Elektronik in Ihr Intranet einbinden und haben so jederzeit Zugriff auf die Messdaten. Zur Bedienung genügt ein normaler Web-Browser wie MS-Internet-Explorer oder Firefox, Chrome o.ä.. Der Datenlogger in der Elektronik zeichnet die Messdaten nichtflüchtig bis zu 12 Monate auf einem internen Speicher auf. Zum Betrieb des AKROMAT muss kein eigener PC bereitgestellt werden, vielmehr kann man sich die Daten numerisch und grafisch von einem beliebigen Arbeitsplatz im Netzwerk betrachten, ohne eine zusätzliche Software installiert zu haben. Die Messergebnisse können per Mausklick in Excel (R) übernommen oder als Grafiken als Bitmap exportiert werden.

AKROMAT Datenlogger

Hardwarevoraussetzungen PC oder Netzwerk mit Ethernetschnittstelle zum Auslesen der Daten
Software Windows 7..10, Linux, Darwin, Android mit Internet Explorer, Firefox, Chrome o.ä.
TCP/IP Protokoll feste IP Adresse oder DHCP
Maße 24 x 21 x 6 cm
Gewicht 1,8 kg

Lieferumfang: Datenlogger für bis zu 6 AKROMAT Behälter, Bedienungsanleitung
